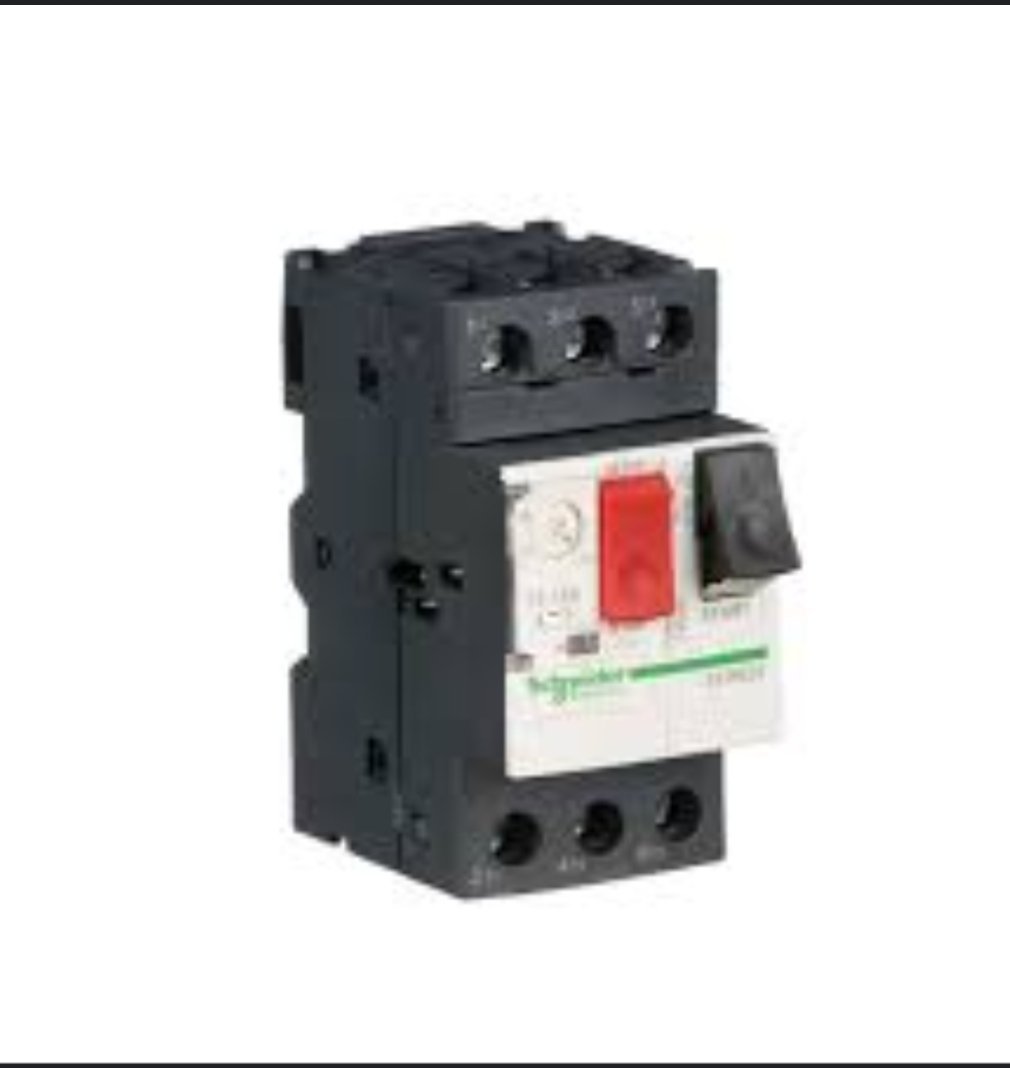

Disjoncteur moteur TeSys GV2 – 3P – 13A – magnétothermique

Disjoncteur moteur TeSys GV2 – 3P – 13A – magnétothermique

Description du disjoncteur moteur à déclencheur magnétothermique – TeSys GV2 Schneider :Commande par bouton poussoir2 positions cadenassablesType de raccordement du circuit principal : borne à visSans commutateur auxiliaire intégréAccessoires frontaux et latéraux non fournisCaractéristiques techniques du disjoncteur moteur TeSys GV2 :

Données techniques du disjoncteur :

Tension : 230 – 400 – 690VPuissance Moteur : 15 kW à 690 V – 9 kW à 500 V – 7.5 kW à 400/415 VCalibre : 13 à 18APouvoir de coupure à 400 V, CA : 100kANbre de pôles : 3Technique de déclenchement : thermomagnétiquePlage de réglage : 13AProtection thermique : OuiType de construction de l’appareil : appareil complet installé dans un boîtierPlage de réglage du déclencheur de court-circuit non retardé : 223AAvec déclencheur à sous-tension intégré : NonSensible à une défaillance de phase : Oui

Dimensions du disjoncteur :

Hauteur : 89,2mm

Largeur : 45mm

Profondeur : 78.2mm

Conformité et protection :

IP20IK04NF Dispositif de sécurité latéral à minimum de tension pour machines dangereuses selon INRS et VDE 011Les disjoncteurs TeSys GV2 sont adaptés à la commande et la protection des moteurs.Les disjoncteurs TeSys GV2 se déclinent en disjoncteurs magnétothermiques et en disjoncteurs magnétiques. Ils permettent la protection des moteurs à haute efficacité énergétique IE3.Avec un encombrement de 45 mm de large ils sont classés suivant leurs niveaux de performances et leur niveau de fonctionnalités.
