Analyse Ethernet Gigabit portable avancé Analyseur de réseau Ethernet OTP6126

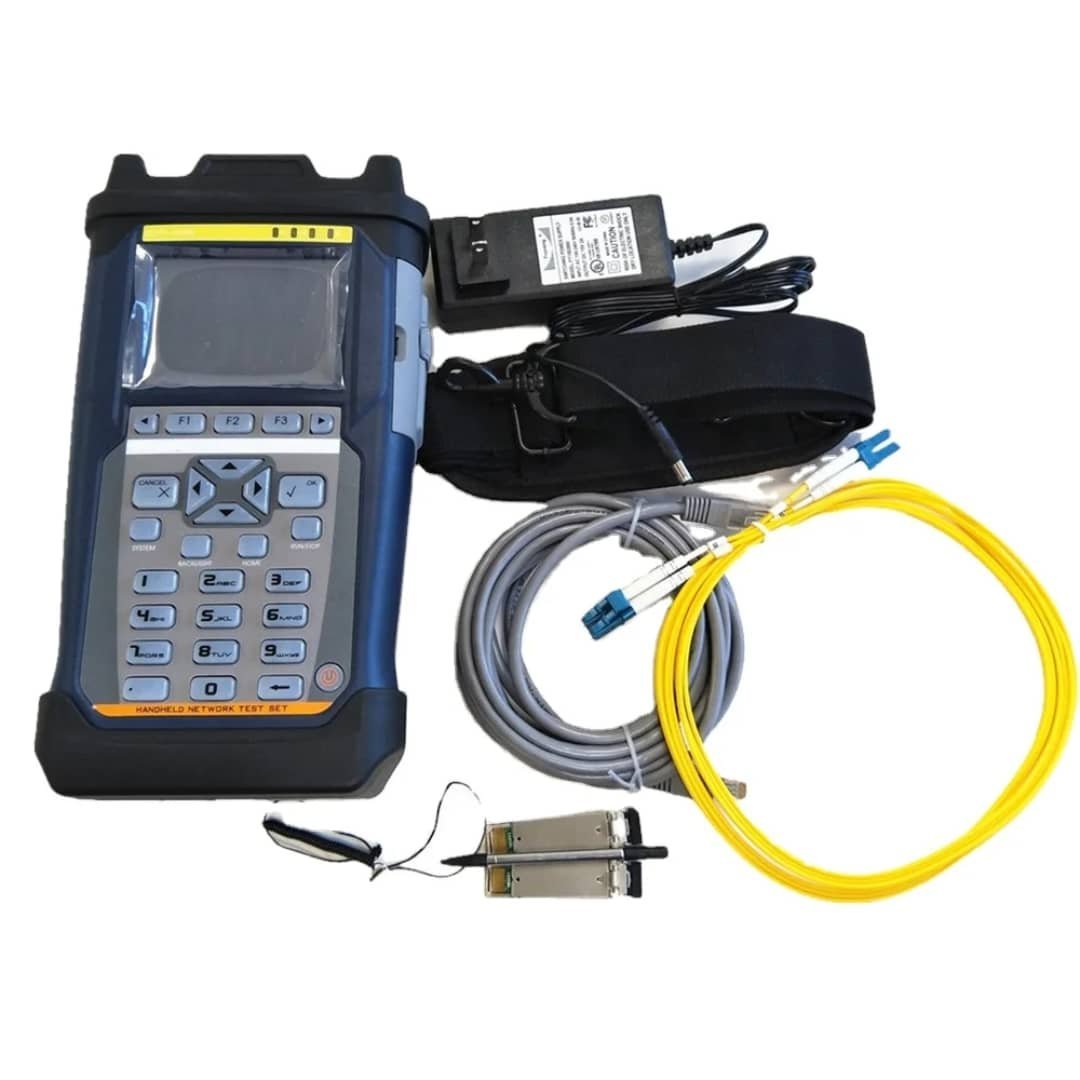

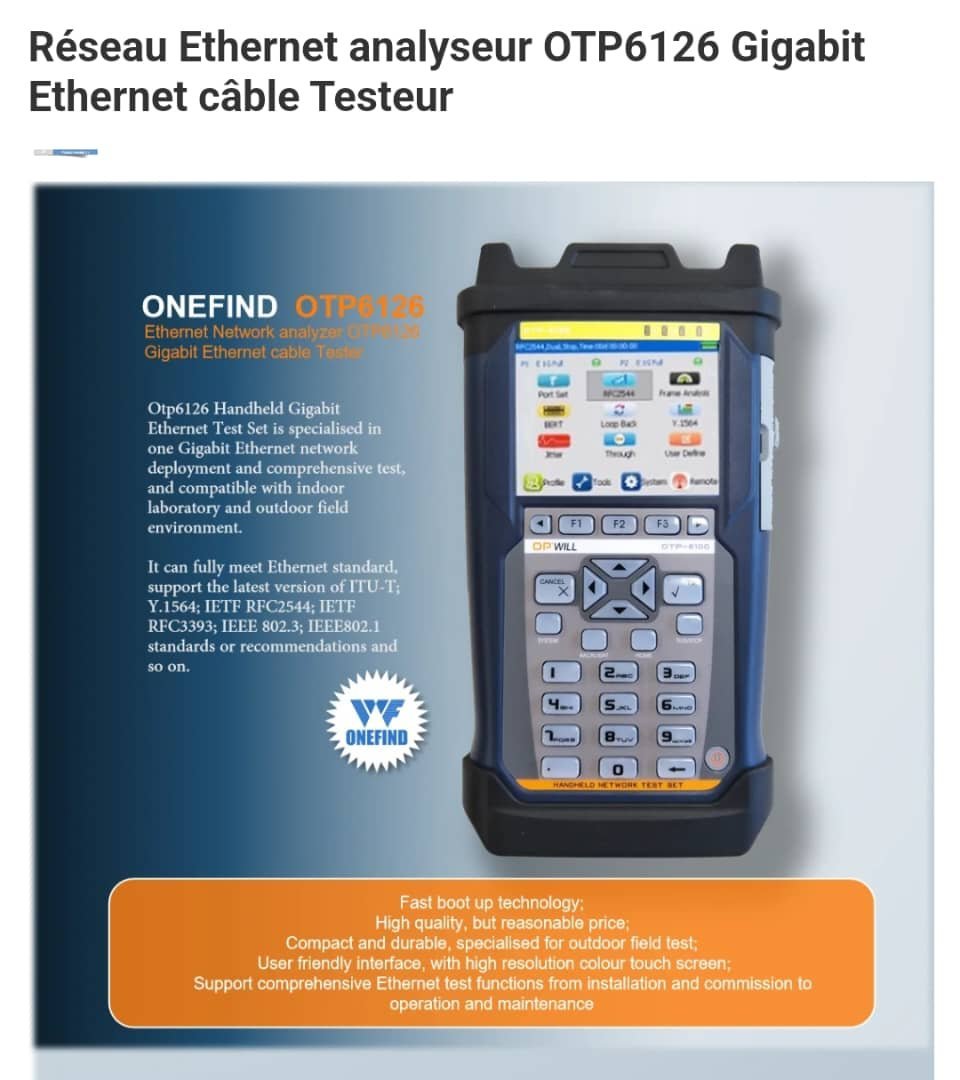

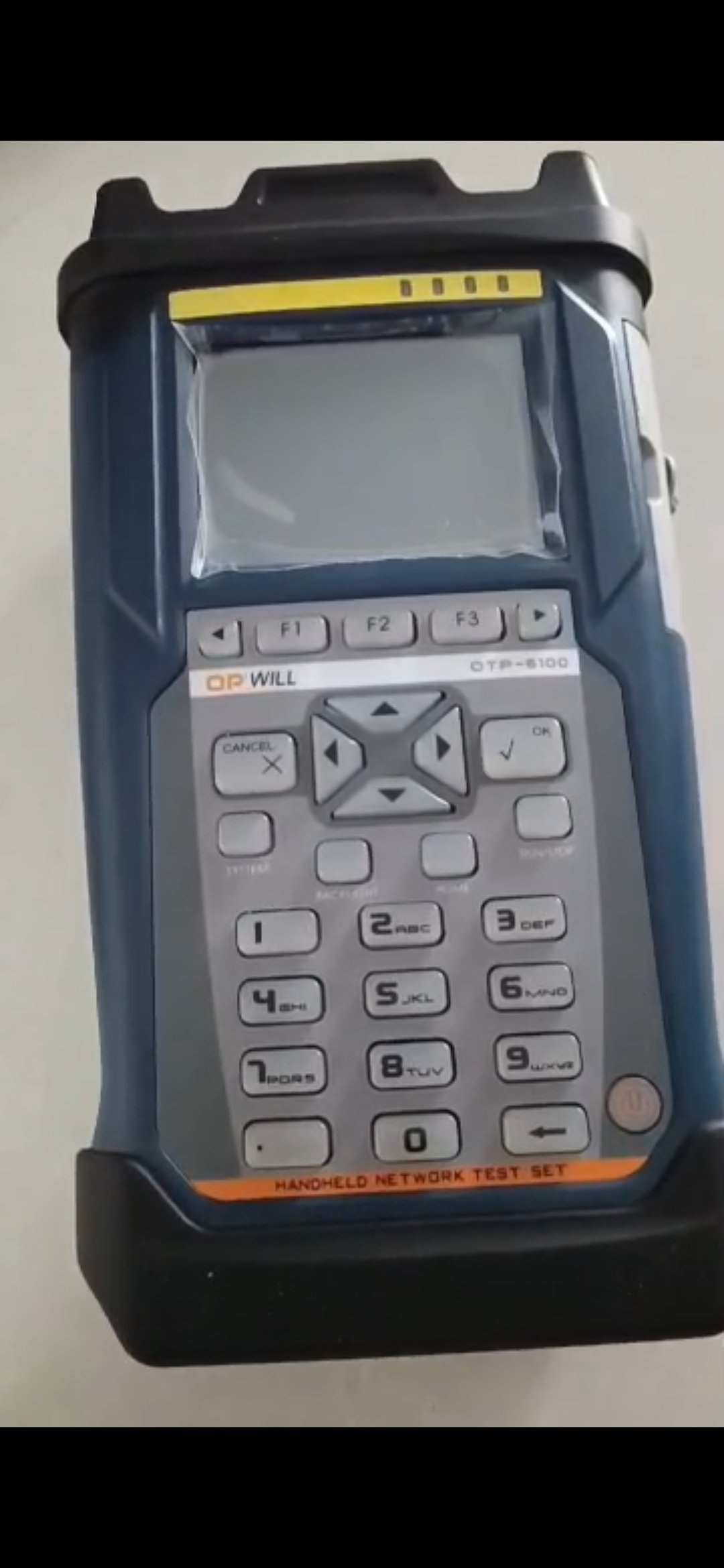

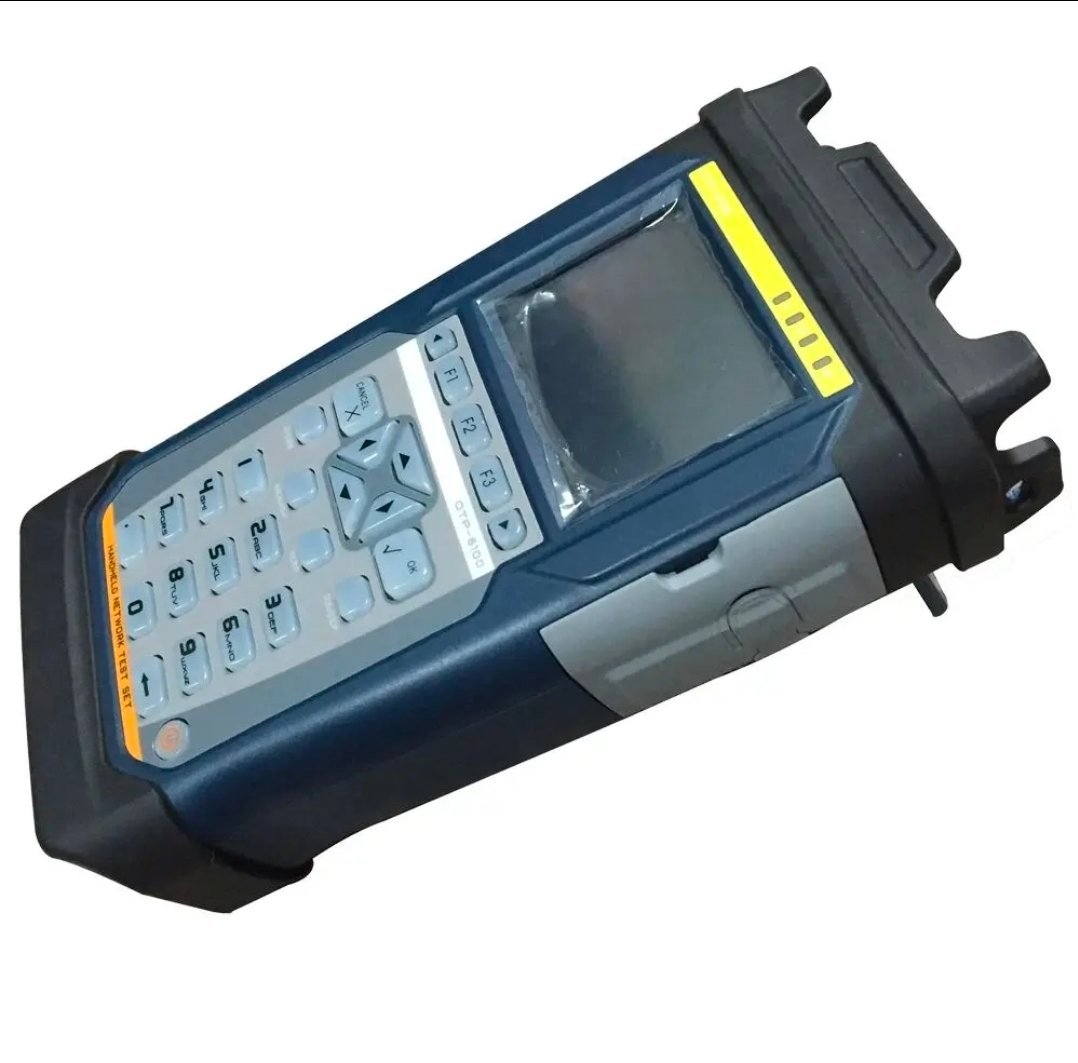

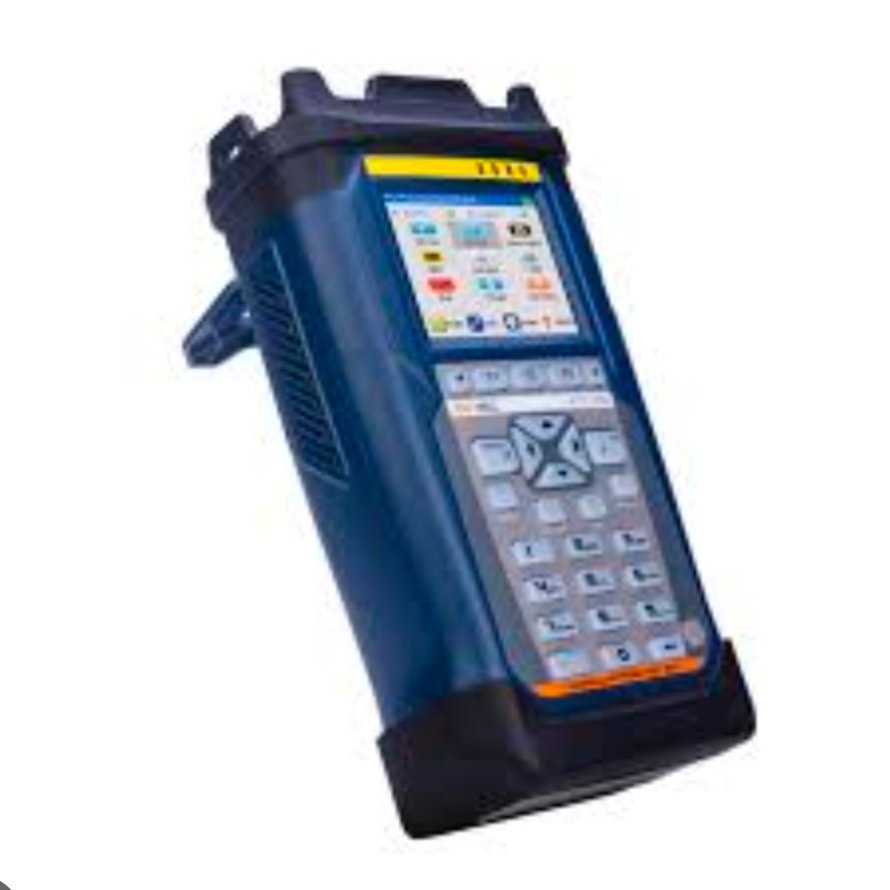

Il s’agit d’un analyseur de réseau Ethernet OTP6126 de la marque OPWILL, un testeur portatif conçu pour les déploiements de réseaux Gigabit Ethernet.Cet appareil est compatible avec les environnements de laboratoire intérieurs et extérieurs, permettant des tests complets conformes aux normes Ethernet.Il prend en charge des fonctionnalités telles que la génération et l’analyse de flux, les tests de débit, de latence et de gigue (jitter) pour les paquets VoIP.Le kit comprend généralement l’unité principale, un adaptateur secteur, des câbles et une mallette de transport.

Cet appareil est conçu pour le déploiement et les tests complets de réseaux Ethernet.Il prend en charge des tests selon les standards IETF RFC2544, RFC3393 et ITU-T Y.1564

Description

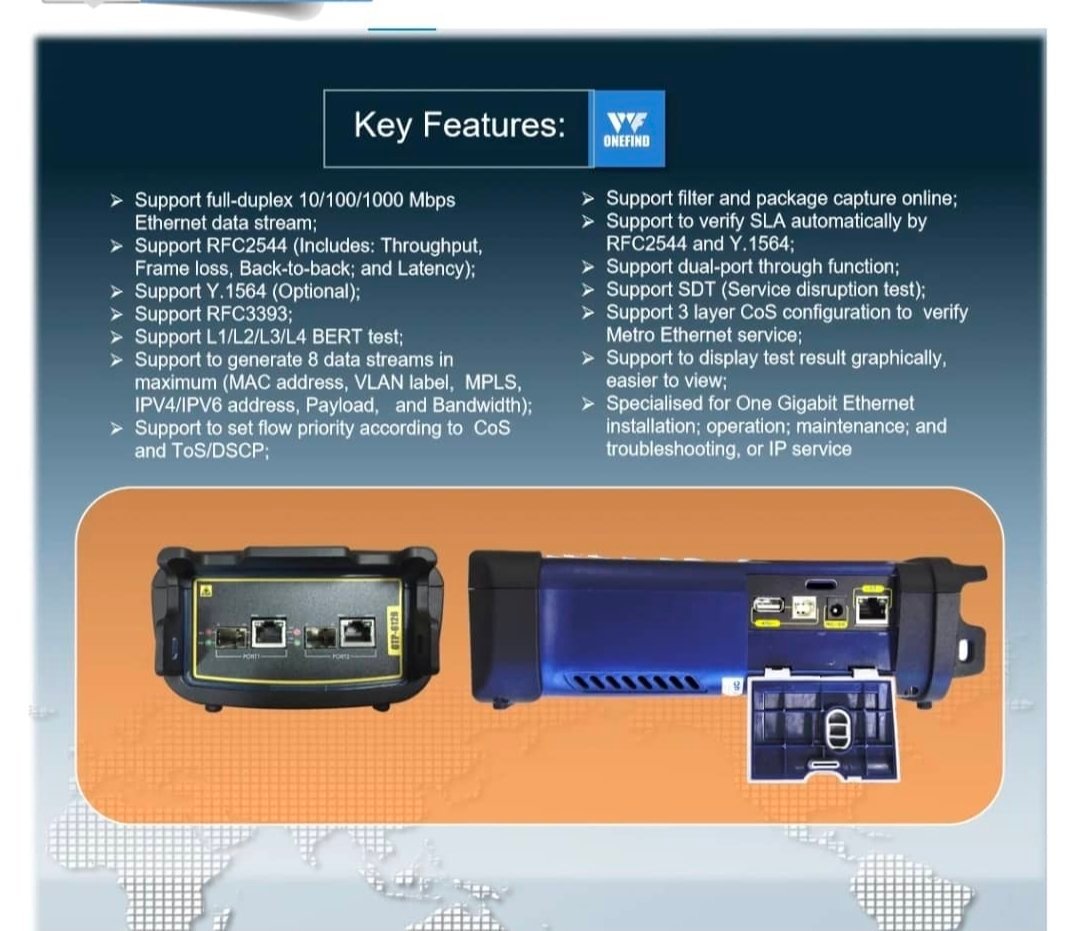

Caractéristiques

Ethernet 10/100/1000 Mbps en duplex intégral
RFC2544 : Débit, latence, perte de trames
Vérification SLA (Y.1564 facultatif)
Tests BERT L1/L2/L3/L4
Générer 8 flux : MAC vers bande passante
Priorité de flux : CoS, ToS/DSCP
Filtrage en ligne et capture de paquets
Fonction double port et prise en charge SDT
Affichage graphique des résultats du test
Vérification du service Metro Ethernet GigabitSpécifications techniques

Taper Testeur Ethernet Gigabit

Utiliser ftth
Réseau TCP, GPRS, Wi-Fi
Écran Écran tactile TFT de 3,5 pouces (8,89 cm) (320 × 240)

USB USB 2.0, type A, 1 ;

USB 2.0, type B, 1

Ethernet 10/100M Base-T, RJ45

Stockage 128 Mo

Fonctionnalité Ethernet Négociation automatique, duplex intégral et semi-duplex, contrôle de flux

Configuration Surveiller ou générer, transmettre

Flux multiples Nombre de flux : jusqu’à 8 flux par port peuvent être activés.

Injection d’erreurs Erreur FCS, erreur de somme de contrôle IP, erreur CRC4, erreur de bit

Statistiques de performance Utilisation, débit, fréquence d’images

Statistiques de transmission Nombre total d’images, monodiffusion, multidiffusion ou diffusion

Batterie Batterie Li-Ion rechargeable.

Autonomie : 8 heures. Temps de charge : < 3 heures (température typique : 25 °C).

Alimentation Entrée : 100 V à 240 V CA, 50 Hz à 60 Hz, 2 A ; Sortie : 15 V CC, 2 A

Port Interface électrique : 2 ports 10/100/1000 M BaseT ;

interface optique : 2 ports 100/1000 M BaseX ;

module optique sélectionnable par l’utilisateur : 850 nm, 1310 nm, 1550 nm

Encapsulation Ethernet de type II, IEEE 802.3 avec 802.2, IEEE 802.3 avec SNAP

Génération de trafic

Génération de trafic à débit variable, jusqu’au débit maximal de la ligne

Mode de génération de trafic : continu, rafale, rampe, n-images, n-rafale, n-rampe

Taille de la trame ajustable : de 38 octets à 16 000 octets

Format d’image : constant, iMAX, aléatoire

Mix de trafic défini par l’utilisateur entre trames unicast et broadcast

Identifiant MAC/IP fixe ou incrémentiel

Octet DSCP/TOS programmable par l’utilisateur

Adresses source et de destination IP et Ethernet configurables (prise en charge des adressages IPv4 et IPv6)

Adresse TCP/UDP programmable par l’utilisateur

Générer des trames de pause, répondre aux trames de pause

Répondre aux requêtes ARP et Ping entrantes (ON/OFF)

Taper Testeur Ethernet Gigabit

Utiliser ftth

Réseau TCP, GPRS, Wi-Fi

Écran Écran tactile TFT de 3,5 pouces (8,89 cm) (320 × 240)

USB USB 2.0, type A, 1 ;

USB 2.0, type B, 1

Ethernet 10/100M Base-T, RJ45

Stockage 128 Mo

Fonctionnalité Ethernet Négociation automatique, duplex intégral et semi-duplex, contrôle de flux

Configuration Surveiller ou générer, transmettre

Flux multiples Nombre de flux : jusqu’à 8 flux par port peuvent être activés.

Injection d’erreurs Erreur FCS, erreur de somme de contrôle IP, erreur CRC4, erreur de bit

Statistiques de performance Utilisation, débit, fréquence d’images

Statistiques de transmission Nombre total d’images, monodiffusion, multidiffusion ou diffusion

Batterie Batterie Li-Ion rechargeable.

Autonomie : 8 heures. Temps de charge : < 3 heures (température typique : 25 °C).

Alimentation Entrée : 100 V à 240 V CA, 50 Hz à 60 Hz, 2 A ; Sortie : 15 V CC, 2 A

Port Interface électrique : 2 ports 10/100/1000 M BaseT ;

interface optique : 2 ports 100/1000 M BaseX ;

module optique sélectionnable par l’utilisateur : 850 nm, 1310 nm, 1550 nm

Encapsulation Ethernet de type II, IEEE 802.3 avec 802.2, IEEE 802.3 avec SNAP

Génération de trafic

Génération de trafic à débit variable, jusqu’au débit maximal de la ligne

Mode de génération de trafic : continu, rafale, rampe, n-images, n-rafale, n-rampe

Taille de la trame ajustable : de 38 octets à 16 000 octets

Format d’image : constant, iMAX, aléatoire

Mix de trafic défini par l’utilisateur entre trames unicast et broadcast

Identifiant MAC/IP fixe ou incrémentiel

Octet DSCP/TOS programmable par l’utilisateur

Adresses source et de destination IP et Ethernet configurables (prise en charge des adressages IPv4 et IPv6)

Adresse TCP/UDP programmable par l’utilisateur

Générer des trames de pause, répondre aux trames de pause

Répondre aux requêtes ARP et Ping entrantes (ON/OFF)

VLAN empilés

Jusqu’à 3 étiquettes VLAN configurables par l’utilisateur

Paramètres par étiquette VLAN

Ethernet type II 0x8100 (802.1Q), 0x88a8 (802.1ad), 0x9200, 0x9200 ou 0x9300

ID de VLAN défini par l’utilisateur, CFI, priorité du VLAN

Flux multiples Nombre de flux : jusqu’à 8 flux par port peuvent être activés.

Génération d’alarme Aucun lien

Statut

État de la liaison, type d’interface, présence de Jabber, trames présentes, MPLS/VLAN, vitesse, duplex intégral ou semi-duplex, signal présent, débit du signal Ethernet entrant, négociation automatique terminée

Capacités du partenaire de liaison : vitesse ou duplex

Indicateurs d’utilisation, de débit et de trames erronées

Indication du niveau de signal pour les interfaces optiques Ethernet

Statistiques de performance Utilisation, débit, fréquence d’images

Statistiques d’images

Nombre total d’images, nombre total d’images de test, nombre total d’images hors test, images unicast, multicast ou broadcast, nombre d’images de pause

Nombre total de trames VLAN

Nombre total d’images MPLS

Nombre total d’images erronées, nombre d’images surdimensionnées, normales et tronquées, nombre d’images erronées FCS

Statistiques de distribution des trames

Nombre total d’images valides : < 64, 64-127, 128-511, 512-1023, 1024-1518, > 1518

Flux multiples Afficher les informations par vapeur :

Nombre/taux de perte de trames, débit, latence, gigue des paquets, trames et octets reçus et transmis

Statistiques de transmission Nombre total d’images, monodiffusion/multidiffusion/diffusion

Filtre Prise en charge des conditions de filtrage :

Adresse MAC/IP source et destination, IPv6, ID et priorité VLAN, MPLS, IP TOS, ports source et destination TCP/UDP, type Ethernet et protocole IP

Test BER

Génération et détection du motif de test, comptage des erreurs dans le motif de test reçu

Génération de motifs : couche 1 à couche 4

Nombre d’images perdues et secondes de perte d’images

Résultats de mesure du BER

Motif de test : PRBS9, PRBS11, PRBS15, PRBS20, PRBS23, PRBS31, CRPRJ, JTPAT, SPAT, motif utilisateur 32 bits

Test de perturbation de service Test de perturbation de service activé dans le cadre du test BER :

Test de perturbation de service max/moy, résolution : 0,1 µs Nombre de perturbations de service

Test de bouclage

test de bouclage de la couche 1 à la couche 4

test de bouclage avancé

Paramètre de perte de paquets : pourcentage, nombre de paquets, durée

L’abandon de la boucle de retour permet la perte de protocole, le passage du protocole, le contrôle, l’erreur CRC, l’erreur IP/TCP/UDP

Test de réussite

Fonction de surveillance en transit entre 2 ports électriques 1GE ou 2 ports optiques 1GE

Test de réussite avancé

Paramètre de perte de paquets : pourcentage, nombre de paquets, durée

Perte de protocole en cas de passage, perte de protocole, contrôle, erreur CRC, erreur IP/TCP/UDP

Test de gigue Test de gigue des paquets VoIP (G.711, G.723.1, G.729, etc.).

Résultats : nombre d’impacts, minimum, maximum, valeur actuelle, moyenne.

Test RFC2544

mode de test de commutateur ou de routeur et de réseau asymétrique

Débit, perte d’images, latence, envoi en continu

Mode de test réseau de bout en bout (2 unités en configuration locale-distante)

Débit, perte d’images, séquences consécutives

Test d’activation du service Test d’activation de service ITU-T Y.1564 :

Jusqu’à 8 services par port

Combinaisons de personnes sensibles et non sensibles aux couleurs

Modes de test : aller simple (unidirectionnel ou bidirectionnel, symétrique ou asymétrique), aller-retour

Test d’activation du service Vérification par rapport aux critères d’acceptation du service : débit d’information, délai de transfert des trames, variation du délai de transmission des trames, taux de perte de trames, disponibilité

CEM EN55022/CIPSR22

EN61000-3-2

EN55024

Température Fonctionnement : -10 °C à 50 °C (14 °F à 122 °F) ;

Stockage : -40 °C à 70 °C (-40 °F à 158 °F)

Humidité relative 0 % à 95 % (sans condensation)

Taille 3,14 po × 5,31 po × 9,84 po (8 cm × 13,5 cm × 25 cm)

Poids 2,42 lb (1,1 kg)
